山东不锈钢直缝焊接专机

山东直缝专机

来源:http://www.tayfsk.com/  发布时间:2021-01-28 浏览次数:

设备概述

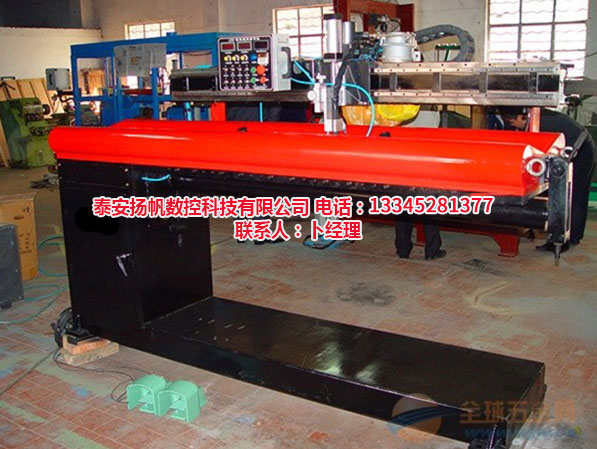

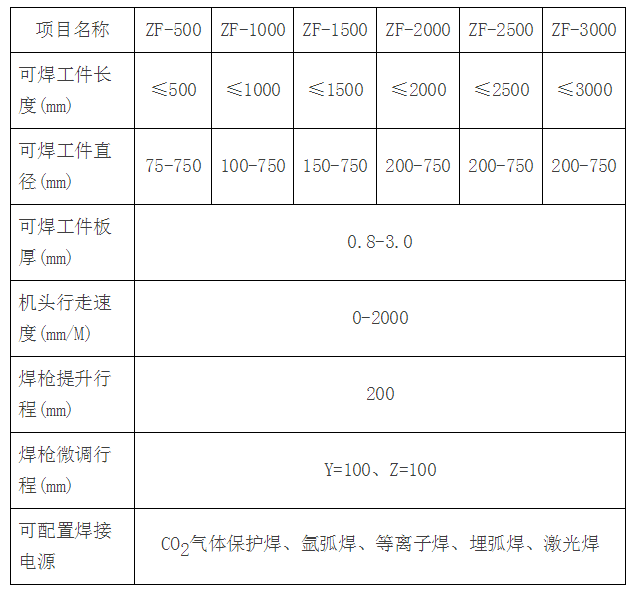

本机的主要组成部分有底座、送料小车、芯轴、琴键压紧装置、轴端托起、焊枪行走机构、控制系统、焊枪微调机构、气路系统等。
1、底座为钢结构件,具有足够的刚性和强度,能满足整机的要求。送料小车可节省人工。
2、芯轴为一实心圆柱体,上镶有铜质衬垫(焊垫),与上述的压紧装置一起对焊件进行夹紧固定。
3、琴键压紧装置,压紧机构为左右对称的两套,可分别对纵缝的两边施加压力。压板安装于支架上,压板与支架通过销轴连接。上部的气缸通气压向杠杆机构,使压板产生压力,此压力按需要可进行调整。本夹具主要用于简体的外缝焊接,亦可用于直板的对接。压紧装置的操纵是通过前压和后压脚踏开关分别控制前、后压板的夹紧或松开。
4、托起安装在芯轴的一端,可通过托起中间的螺纹调整,使芯轴与压板的间距在水平轴向平行。在焊接时,托起下翻,焊件装入后,托架上翻,井锁紧。托起上翻锁紧托住芯轴后,压板便可进行通气压紧,
5、焊枪行走机构,在底座侧面固定横梁,横梁侧面固定方形导轨及精密滚珠丝杠,焊枪行走机构在横梁导轨上移动,由步进电机提供动力,再经丝杠副等实现直线运动,其行走速度可调。行走机构位置及距离的设定,可根据需要移动位于横梁上面的接近开关来实现。
6、气路系统,压缩空气气路系统装在控制箱侧面,由减压阀、电磁阀等组成。在正常使用时减压阀的压力调至0.3-0.5Mpa,当焊接较薄板时,应采用较低气压。
7、控制系统,采用文本显示器,功能强大、工作可靠,操作简单,自动化程度高。
